Beschreibung:
Das LM2596 Step-Down Modul eignet sich hervorragend zur Spannungsreduktion in verschiedensten Elektronikprojekten. Es arbeitet effizient, ist kompakt und lässt sich flexibel einsetzen.

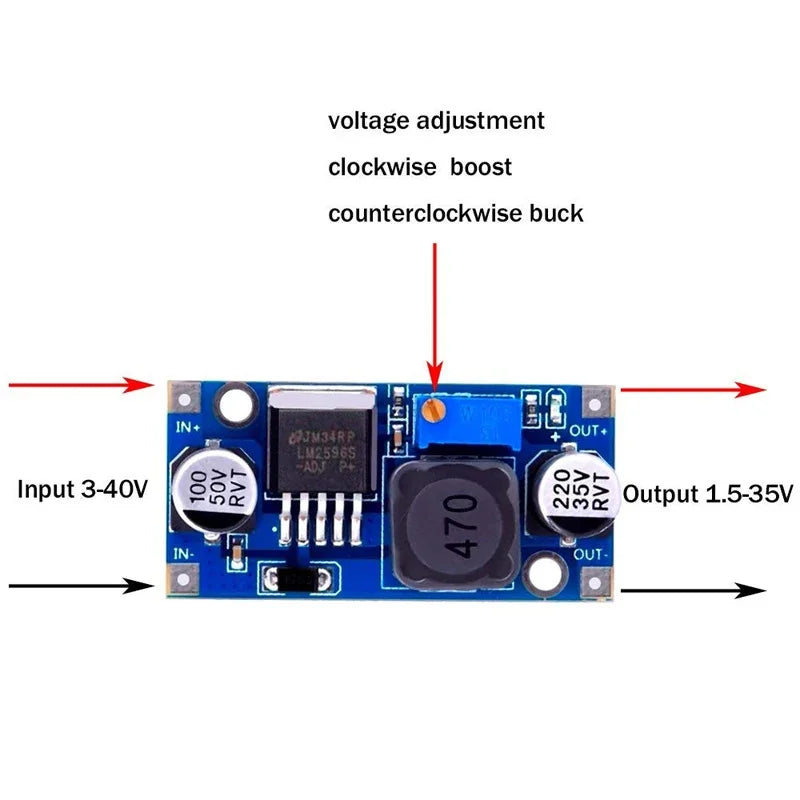

Das Modul akzeptiert eine Eingangsspannung von 3 bis 40 Volt DC, wobei diese mindestens 1,5 Volt über der gewünschten Ausgangsspannung liegen muss – eine Boost-Funktion ist nicht vorhanden. Die Ausgangsspannung lässt sich mithilfe des blauen Potentiometers stufenlos zwischen 1,5 und 35 Volt einstellen. Der maximale Ausgangsstrom beträgt 3 Ampere. Der Wirkungsgrad liegt bei bis zu 92 %, die Schaltfrequenz beträgt 65 kHz.

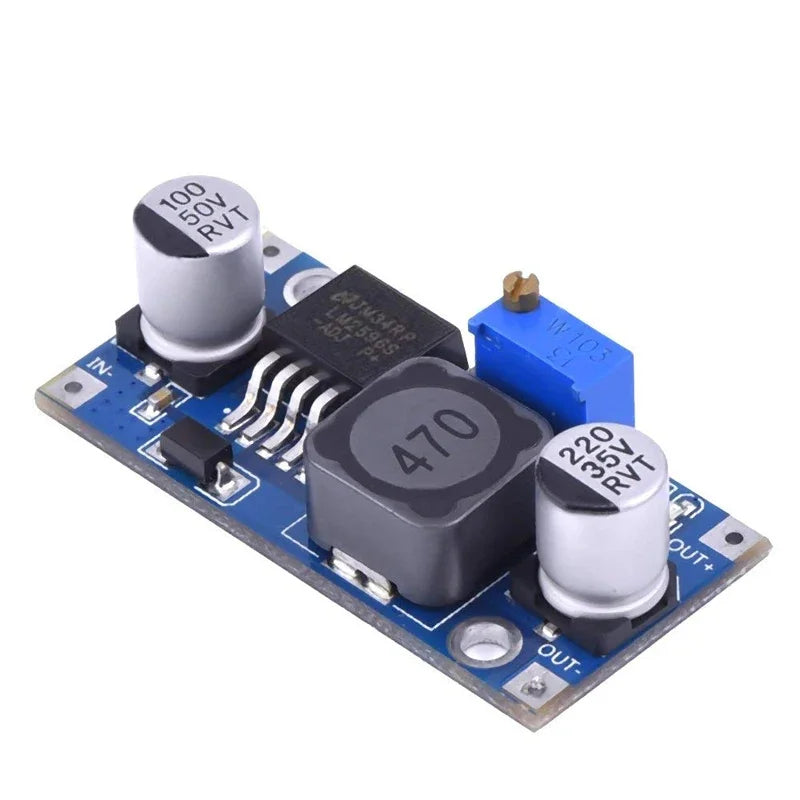

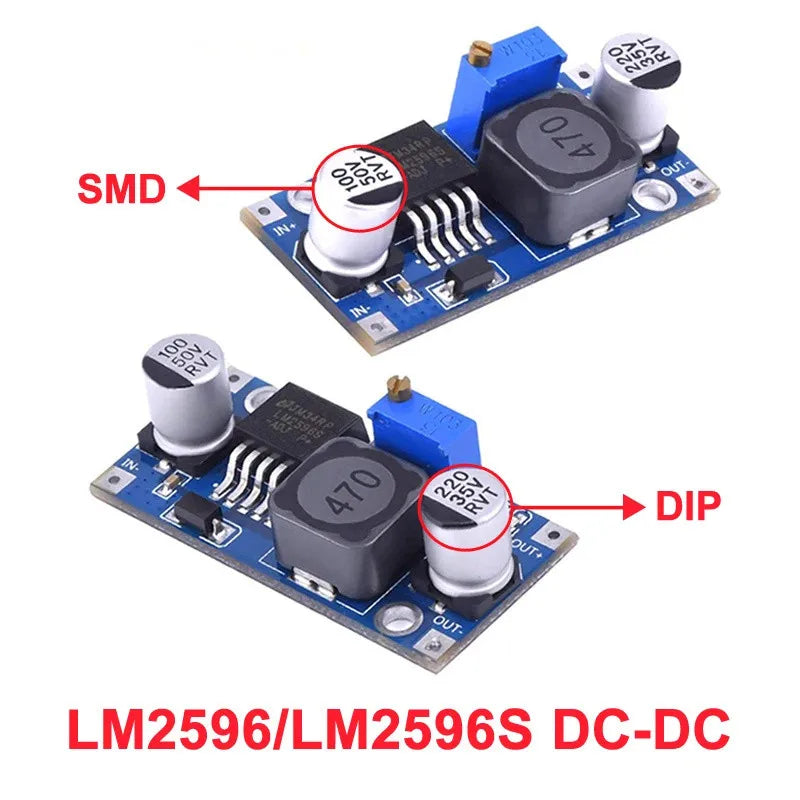

Zur Ausstattung gehören hochwertige SANYO-Festkondensatoren, eine 36 µm starke Leiterplatte sowie ein Induktor mit hoher Güte. Eine LED zeigt die Ausgangsaktivität an. Das Modul verfügt über Schutzfunktionen gegen Kurzschluss und Überhitzung und ist vollständig getestet und antistatisch verpackt.
Wichtig ist, dass die Eingangsspannung stets mindestens 1,5 Volt über der gewünschten Ausgangsspannung liegt und die Polarität korrekt angeschlossen wird. Da die Spannung werkseitig auf ein Maximum eingestellt ist, empfiehlt es sich, das Potentiometer zunächst 15–20 Umdrehungen gegen den Uhrzeigersinn zu drehen, bis sich die Spannung reduziert. Bei längerer Nutzung über 2,5 Ampere sollte unbedingt ein Kühlkörper verwendet werden.
Das Modul hat eine Größe von 45 × 20 × 14 mm und eignet sich perfekt für Anwendungen wie LED-Streifen, Arduino-Projekte, Modellbau, Batteriebetriebene Geräte oder als Spannungsregler für andere elektronische Komponenten.
